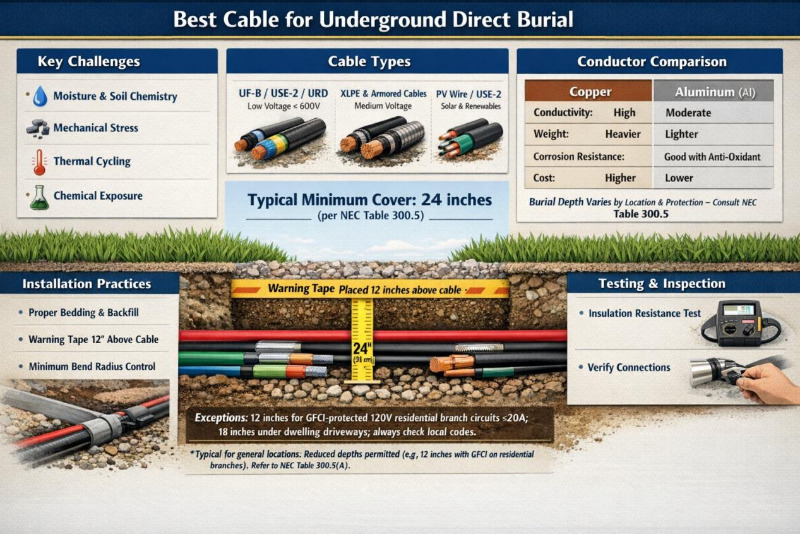

El mejor cable para tierra directa subterránea: una guía de ingeniería completa

Versión del documento: 1.0 Propósito: Propocionar a ingenieros eléctricos, contratistas y gerentes de proyectos una guía objetiva para seleccionar cables Adecuado para aplicaciones de enterramiento directo, lo que garantiza confiabilidad a largo plazo y cumplimiento de estándares internacionales.

1. Introducción

Cuando se trata de longevidad de la infraestructura, seleccione el cable adecuado para Entierro directo (DB) es una de las decisiones más críticas en el diseño e instalación eléctrica. A diferencia de los cables instalados en conductos, los cables enterrados directamente están expuestos continuamente a:

• Humedad del suelo y agua subterránea.
• Variables químicas y pH del suelo.
• Esfuerzos mecánicos de rocas, relleno y movimiento del suelo.
• Ciclos térmicos durante el funcionamiento.

Esta guía define los requisitos clave, recomienda tipos de cables por aplicación, compara materiales conductores y describe prácticas de instalación esenciales para lograr una vida útil de 30 años.

2. Requisitos del cable de tierra directo

Un cable se considera apto para enterramiento directo sólo cuando su aislamiento y cubierta exterior están diseñados específicamente para resistir:

• Entrada de humedad y fenómenos de degradación como la arborización del agua.
• dano mecanico por objetos punzantes, asentamiento del suelo o excavación accidental
• ataque quimico de contaminantes del suelo, fertilizantes o aguas subterráneas
• Estrés térmico y ambiental en condiciones normales y de sobrecarga

Los cables estándar para interiores (por ejemplo, THHN, alambre de construcción de PVC común) son no Apto para enterramiento directo sin protección mecánica adicional.

3. Tipos de cables recomendados por aplicación

La selección del cable depende de la clase de voltaje, los requisitos de carga, las condiciones ambientales y los estándares regionales/nacionales vigentes (por ejemplo, NEC, IEC 60502 o equivalentes locales).

3.1 Residencial y Comercial Ligero (Baja Tensión ≤ 600 V)

• UF-B (Alimentador Subterráneo) Chaqueta termoplástica resistente que recubre todos los conductores; ampliamente utilizado para circuitos derivados en lugares húmedos.
• USO-2 / RHW-2 / XHHW-2 Conductores individuales aislados con XLPE, con clasificación húmeda/seca de 90 °C; común para entradas de servicio y alimentadores. Muchos tienen múltiples calificaciones de versatilidad.
• URD (Distribución Residencial Subterránea) Cables preconfeccionados de aluminio triplex/quadruplex con aislamiento XLPE; opción dominante para servicios subterráneos residenciales rentables.

3.2 Comercial, industrial y de servicios públicos (media tensión y alta carga)

• Cables con aislamiento XLPE El aislamiento de polietileno reticulado proporciona una excelente estabilidad térmica (entre 90 y 105 °C continuos), resistencia al agrietamiento por tensión ambiental y rendimiento a largo plazo en ambientes húmedos. Construcciones habituales: unipolares o multipolares con funda de PVC, PE o LSOH. Normas aplicables: IEC 60502-1 (BT), IEC 60502-2 (MT), UL 44, UL 854, etc.
• Cables Blindados (para una protección mecánica mejorada)
  • STA (armadura de cinta de acero) — Eficaz contra aplastamientos y daños por roedores.
  • SWA (armadura de alambre de acero) — Resistencia a la tracción superior; Ideal para suelos inestables o tiradas largas.

3.3 Instalaciones Renovables y Fotovoltaicas

• USO-2 or Cable fotovoltaico (UL 4703) Resistente a los rayos UV y resistente a altas temperaturas (90–150 °C); Adecuado para tramos expuestos y segmentos enterrados.
• Los conductores XLPE de doble clasificación (por ejemplo, RHW-2/USE-2) se especifican cada vez más.

4. Comparación de materiales conductores

Nota importante para conductores de aluminio: Utilice siempre conectores listados por UL o equivalentes, aplique un compuesto antioxidante aprobado y siga las especificaciones de torsión del fabricante para minimizar las fallas de conexión relacionadas con la oxidación.

5. Prácticas de instalación esenciales

Para maximizar la vida útil y la seguridad del cable:

1. Profundidad mínima de entierro Cumpla con los códigos eléctricos locales/nacionales. Valores típicos (ejemplo de NEC Tabla 300.5):

• Circuitos derivados residenciales (120/240 V con protección GFCI): 12 a 18 pulgadas
• Entierro directo general (la mayoría de las ubicaciones): 24 pulgadas
• Bajo áreas de tránsito vehicular (entradas de acceso, carreteras): 24 pulgadas o más
• En conducto: se permiten profundidades reducidas (de 6 a 18 pulgadas según el tipo de conducto)

2. Ropa de cama y relleno Coloque de 4 a 6 pulgadas de arena limpia o tierra fina y sin piedras debajo y alrededor del cable para protegerlo contra objetos afilados.

3. Advertencias y proteccion mecanica

• Instale una cinta de advertencia subterránea detectable a 12 pulgadas por encima del cable.
• Utilice lasas de concreto, tableros protectores o fundas en zonas de excavación de alto riesgo.

4.Mejores prácticas adicionales

• Observe la radio de curvatura mínima según las especificaciones del fabricante.
• Controle la tensión de tracción para evitar daños a la cubierta o al aislamiento.
• Realice pruebas de resistencia de aislamiento (megger) después de la instalación y el relleno.

6. Resumen – Directrices de selección

Verifique siempre el cumplimiento de la última edición de las normas aplicables (NEC, serie IEC 60502 o regulaciones locales), revise las hojas de datos del fabricante y realice evaluaciones de riesgos específicos del sitio.

Permítanos respaldar su proyecto: comuníquese con nuestros expertos técnicos para obtener especificaciones personalizadas, asistencia para el cumplimiento de estándares u hojas de datos detallados sobre cables blindados XLPE, equivalentes de USE-2, variantes SWA y más.
