¿Se puede conectar directamente el cable de aluminio a receptáculos de cobre?

Al abordar la cuestión de si alambre de aluminio se puede conectar directamente a un receptáculo de cobre estándar, la ciencia de los materiales y los estándares actuales del Código Eléctrico Nacional (NEC) brindando una respuesta definitiva: absolutamente no .

Los datos de la Comisión de Seguridad de Productos de Consumo (CPSC) de EE.UU. UU. y el Instituto de Investigación Franklin revelan que los hogares cableados con alambre de aluminio de "tecnología antigua" anterior a 1972 tienen 55 veces más probabilidades de alcanzar "condiciones de riesgo de incendio" en los receptáculos y conexiones de interruptores en comparación con los hogares cableados con cobre puro. Este riesgo extremo de incendio no se origina en el alambre de aluminio dentro de las paredes, sino que se concentra en los puntos de conexión mecánica entre el alambre de aluminio y los terminales eléctricos no adaptados.

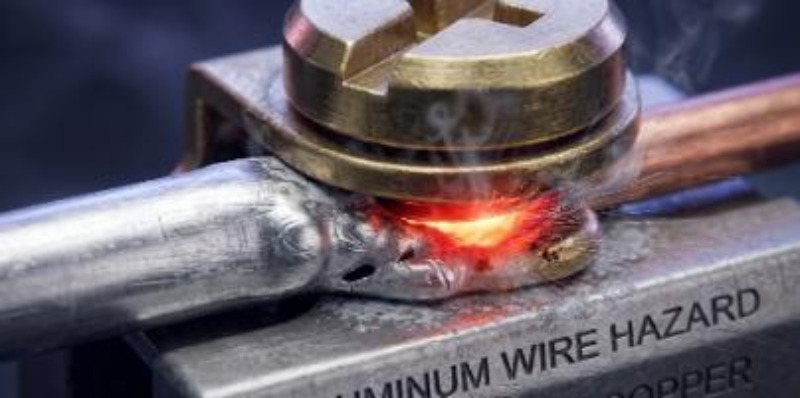

¿Por qué es extremadamente peligrosa la conexión directa de aluminio a cobre?

Presionar aluminio y cobre sin medios especiales ni diseños mecánicos específicos desencadena inevitablemente una serie de reacciones físicas y químicas destructivas, lentas pero irreversibles.

• Desajuste de expansión térmica y "flujo en frío": El coeficiente de expansión térmica del aluminio (~23,1 µm/m·°C) es significativamente mayor que el del cobre y el acero. Cuando la corriente calienta el cable bajo las limitaciones rígidas de un tornillo receptáculo estándar, el aluminio sufre una severa expansión y una deformación plástica transversal irreversible, conocida como "flujo frío" o fluencia mecánica. Al enfriarse, el aluminio se contrae pero pierde su volumen original, dejando espacios microscópicos que provocan un aflojamiento severo, formación de arcos y eventual quemado durante millas de ciclos térmicos.
• Capa de aislamiento de óxido fatal: Mientras que el cobre oxidado conserva cierta conductividad, el aluminio reacciona instantáneamente con el oxígeno, formando una capa densa y extremadamente dura de óxido de aluminio (Al₂O₃). Esta capa es un excelente aislante eléctrico que dificulta gravemente la transmisión de corriente. A medida que la conexión mecánica se afloja, la oxidación se acelera, lo que hace que la resistencia del contacto aumente exponencialmente y genere un calor destructivo masivo.
• Corrosión galvánica: Existe una diferencia de potencial significativa entre el aluminio y el cobre. Cuando estos metales diferentes tocan el interior de un receptáculo estándar y se exponen a la humedad ambiental, forman una celda galvánica microscópica. Como ánodo altamente activo, el alambre de aluminio sufre una rápida corrosión galvánica, degradando su estructura física y sección transversal eléctrica.

La única solución de conexión directa compatible: dispositivos con clasificación CO/ALR

Los receptáculos estándar marcados "SOLO CU" tienen estrictamente prohibido terminar cables de aluminio bajo ninguna circunstancia. Debido a la fluencia a largo plazo del aluminio, los primeros dispositivos "AL/CU" también fallaron a un ritmo elevado.

Los códigos eléctricos modernos (como NEC 406.10) exigen por ley que los dispositivos no marcados con CO/ALR (Cobre-Aluminio Revisado) tienen absolutamente prohibido terminar directamente conductores de aluminio. Los receptáculos de CO/ALR deben pasar las estrictas UL 1567 estándar. Utilizan un estañado profundo para minimizar las reacciones galvánicas y cuentan con ranuras guía estrechas y especializadas para bloquear parcialmente el cable de aluminio en su lugar, evitando el flujo en frío.

La mejor solución de reparación permanente: "coleta" de cobre

Debido a que los receptáculos de CO/ALR son costosos y no pueden solucionar los peligros de múltiples cables de aluminio empalmados dentro de una caja de conexiones, la reparación permanente más recomendada por la CPSC es "coleta" . Esto implica empalar de forma segura un trozo corto de alambre de cobre puro al alambre de aluminio existente, que luego se conecta a cualquier receptáculo moderno estándar.

La CPSC aprueba oficialmente sólo dos métodos de conexión permanente:

1. Sistema de engarce por soldadura en frío COPALUM (solución permanente óptima)

Desarrollado por TE Connectivity, este es el único método de reparación que la CPSC considera tan seguro como volver a cablear completamente una casa con cobre.

• El mecanismo: Utilice una funda de cobre estañada especializada. Una herramienta eléctrica patentada aplica 10,000 libras de presión absoluta para crear un "engarce seco".
• El resultado: Esta presión extrema obliga a los metales a fluir plásticamente, rasgando instantáneamente la capa de óxido y fusionando las redes metálicas a temperatura ambiente para formar una "soldadura en frío", eliminando permanentemente la futura oxidación y corrosión galvánica.

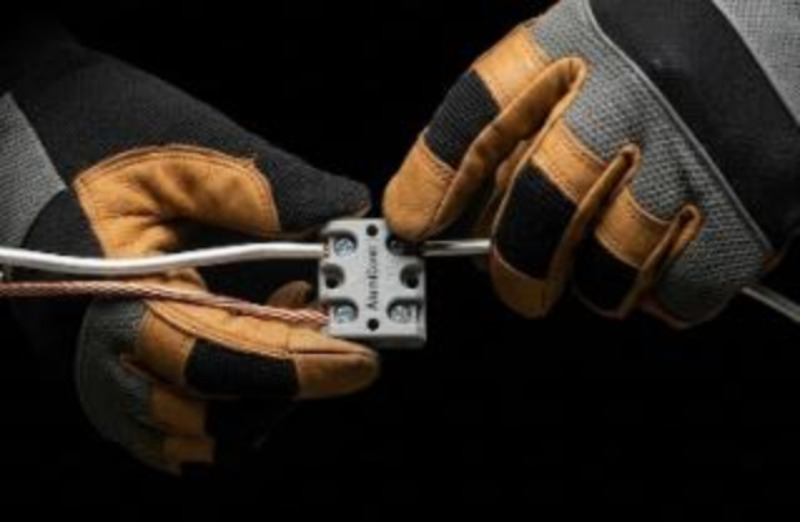

2. Terminal dedicado de aluminio a cobre AlumiConn (alternativa aprobada)

Para áreas donde las herramientas COPALUM no están disponibles, la CPSC aprueba el conector AlumiConn de King Innovation.

• El mecanismo: Se trata de un bloque de terminales en miniatura compacto y multipuerto en el que se insertan cables de aluminio y cobre en puertos completamente aislados, cortando la ruta de corrosión galvánica en la fuente.
• Antioxidación: El interior está precargado con una pasta antioxidante que recubre instantáneamente los cristales de aluminio desnudos al insertarlos, bloqueando el oxígeno.

Advertencia de cumplimiento crítico: control de par obligatorio (NEC 110.14(D))

Cuando se utilizan conectores AlumiConn, NEC 110.14(D) requiere específicamente que los instaladores utilicen un herramienta de torsión calibrada (como un destornillador dinamométrico) para lograr el torque exacto especificado por el fabricante (generalmente de 10 a 15 libras-pulgada). Un ajuste insuficiente provoca quemaduras de alta resistencia, mientras que un ajuste excesivo aplasta el alambre de aluminio blando. No utilizar una herramienta dinamométrica violando los códigos NEC y puede dar lugar a que se denieguen reclamaciones de seguro después de un incendio.

Estrictamente prohibido: ¿Son seguras las tuercas para cables estándar o "moradas"?

No. Nunca debe utilizar tuercas para cables estándar para conexiones de aluminio a cobre. Incluso las tuercas para cables "moradas" comercializadas para conexiones de aluminio a cobre (como la Ideal 65, que contiene pasta antioxidante) no están aprobadas por la CPSC para reparaciones permanentes. Las pruebas de laboratorio muestran que los resortes en espiral dentro de estas tuercas para cables no pueden limitar la severa expansión térmica y el flujo en frío del aluminio. Las conexiones de tuercas para cables en cables de aluminio a menudo fallan y presentan riesgos de incendio incluso más rápido que los receptáculos viejos originales sin tratar.

Preguntas frecuentes | Preguntas frecuentes

P1: ¿Puedo conectar un cable de aluminio directamente a un receptáculo de cobre estándar?

En absoluto. Según el Código Eléctrico Nacional (NEC), los dispositivos no certificados sin una marca CO/ALR tienen estrictamente prohibido terminar conductores de aluminio. La compresión directa de estos dos metales sin un diseño mecánico especializado desencadena reacciones destructivas irreversibles.

P2: ¿Por qué la conexión de cables de aluminio y cobre provoca incendios? Hay tres razones principales: en primer lugar, la mayor expansión térmica del aluminio provoca fluencia mecánica (flujo en frío) en el punto de conexión, lo que provoca holgura y formación de arcos. En segundo lugar, el aluminio expuesto forma instantáneamente una capa de óxido altamente aislante (óxido de aluminio) que genera calor extremo. En tercer lugar, el contacto entre los dos metales provoca corrosión galvánica, degradando rápidamente la resistencia mecánica del cable.

P3: ¿Puedo usar receptáculos "AL/CU" o tuercas para cables "púrpuras" con pasta antioxidante?

No. Los primeros dispositivos "AL/CU" fallaron porque no pudieron resistir la fluencia a largo plazo del aluminio. De manera similar, la CPSC no reconoce las tuercas para cables "moradas" con pasta antioxidante para reparaciones permanentes; su tasa de falla y riesgo de incendio son incluso más rápidos que los de los recipientes viejos sin tratar.

P4: ¿Cuál es la forma más segura y compatible de reparar cableado de aluminio viejo?

Solo hay dos caminos totalmente compatibles para eliminar permanentemente los riesgos de sobrecalentamiento: reemplace completamente los dispositivos con receptáculos CO/ALR dedicados que cumplan con el estándar UL 1567; o utilice cables flexibles de cobre con el sistema de soldadura en frío COPALUM o terminales AlumiConn, asegurándose de utilizar una herramienta de torsión de precisión para cumplir con las especificaciones de torsión NEC 110.14(D) durante la instalación.
