¿Cuál es la vida útil del cable aislado XLPE?

La vida útil de diseño de los cables aislados de polietileno reticulado (XLPE) suele ser de 20 a 30 años. Sin embargo, en funcionamiento real, la vida útil física de los modernos Cables XLPE pueden alcanzar de 40 a 60 años, siempre que no estén sujetos a un funcionamiento prolongado a límites de carga máxima y estén protegidos de daños ambientales extremos. A la temperatura de funcionamiento nominal de 90 °C, el material aislante mantiene una alta rigidez dieléctrica. Sin embargo, cuando la temperatura de funcionamiento aumenta entre 95°C y 105°C, la vida útil esperada del cable se desploma a sólo 7 a 30 años.

Los cables XLPE se han convertido en la columna vertebral de las redes eléctricas de voltaje medio, alto y extra alto debido a sus propiedades superiores de aislamiento eléctrico, pérdida dieléctrica extremadamente baja, excelente resistencia al calor y alta resistencia mecánica. La vida útil de un cable es una función de degradación dinámica determinada conjuntamente por la temperatura, el campo eléctrico, la humedad (efecto de árbol de agua) y el estrés mecánico.

Datos básicos sobre la vida útil y estándares internacionales.

• Línea base de diseño: Las normas internacionales como IEC 60502 estipulan estrictamente una temperatura de funcionamiento continuo máxima permitida del conductor de 90 °C para cables XLPE. Este umbral se establece en función de la tasa de degradación oxidativa térmica de los polímeros de alto peso molecular.
• Límites de temperatura: La temperatura de sobrecarga de emergencia permitida para los cables XLPE oscila entre 105°C y 130°C, mientras que la temperatura que instantáneamente pueden soportar durante un cortocircuito puede alcanzar hasta 250°C (por una duración no superior a 5 segundos).
• Vida útil real: A la temperatura de funcionamiento estándar de 90°C, la vida útil esperada del material XLPE es de entre 40 y 60 años. Si el cable funciona constantemente en condiciones de carga parcial en aplicaciones del mundo real (por ejemplo, con la temperatura del conductor mantenida alrededor de 70 °C), su vida útil real puede superar fácilmente los 50 años.

Mecanismos de envejecimiento del núcleo de los cables XLPE

El envejecimiento del aislamiento de los cables es un proceso físico y químico irreversible que conduce a una disminución de la rigidez dieléctrica. Los mecanismos primarios están impulsados por las siguientes cuatro tensiones:

• Envejecimiento Térmico: La exposición prolongada a altas temperaturas provoca una degradación oxidativa térmica. Macroscópicamente, esto se manifiesta como fragilización del material, con caídas significativas en el alargamiento de rotura (EAB) y la resistencia a la tracción. En las evaluaciones de ingeniería, cuando el EAB cae al 50% de su valor inicial, se considera el "fin de vida física" del material.
• Envejecimiento eléctrico: Los defectos microscópicos (como huecos o impurezas) dentro de la capa de aislamiento provocan una distorsión del campo eléctrico, lo que provoca una descarga parcial (PD). Con el tiempo, la corrosión eléctrica forma "árboles eléctricos", que eventualmente penetran la capa de aislamiento y provocan una avería catastrófica. La acumulación de carga espacial en aplicaciones de corriente continua de alto voltaje (HVDC) también exacerba la distorsión del campo eléctrico.
• Arbolización acuática: Este es el "asesino invisible" en ambientes húmedos. Bajo la acción de un campo eléctrico alterno, la humedad penetra en defectos microscópicos dentro del aislante, formando una roja en forma de árbol de microhuecos llenos de agua. Esto reduce significativamente la capacidad general de resistencia al voltaje del aislador.
• Estrés mecánico y químico: Si no se cumplen los requisitos mínimos del radio de curvatura durante la instalación (fatiga mecánica), se expandirán los huecos microscópicos, lo que promoverá en gran medida el inicio de descargas parciales y acumulación de agua. Además, los aniones como los iones cloruro en ambientes marinos pueden desencadenar una degradación química a altas temperaturas, provocando una fuerte disminución en la resistividad volumétrica del XLPE.

Predicción de la esperanza de vida y métodos de diagnóstico avanzados.

Para estimar con precisión la vida útil restante (RUL), la industria emplea los siguientes modelos matemáticos y tecnologías de prueba no destructivas:

Modelos Matemáticos

• Modelo de predicción de vida térmica: Basado en la ecuación de Arrhenius. Este modelo revela una relación exponencial entre la temperatura y la vida útil: por cada caída de 10°C en la temperatura, la vida útil del envejecimiento térmico se duplica.
• Modelo de vida de tensión eléctrica: Basado en el Modelo de Potencia Inversa (IPM). Su parámetro clave, el coeficiente de resistencia al voltaje (VEC), mide la resistencia del material al envejecimiento eléctrico. Los materiales XLPE de alta calidad suelen tener un VEC entre 15 y 30.

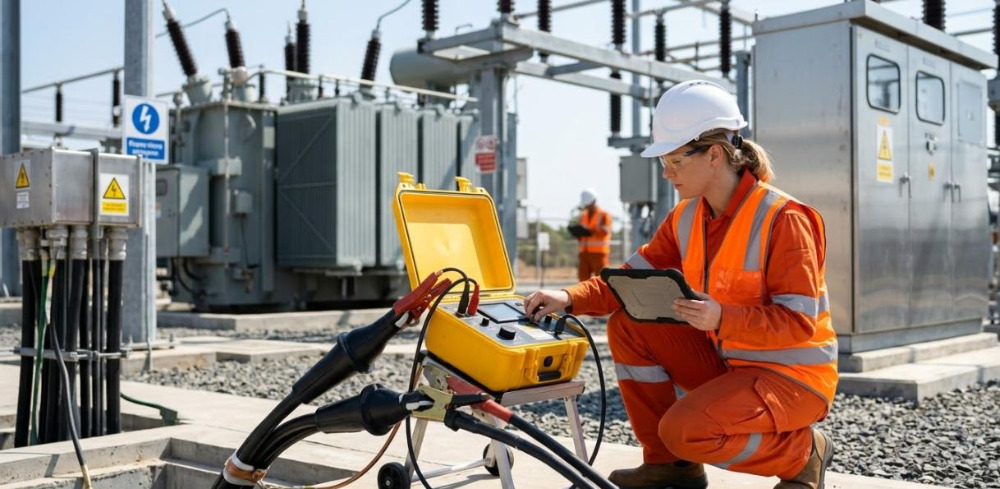

La evolución de los métodos de diagnóstico.

• DC Hipot (Prueba de alto potencial de corriente continua): Esto ahora es obsoleto y altamente destructivo. El alto voltaje CC acumula "carga espacial" dentro del aislamiento XLPE. Cuando se reanuda el funcionamiento con CA, los campos eléctricos superpuestos pueden romper instantáneamente la frágil capa de aislamiento.
• Pruebas VLF (muy baja frecuencia): La alternativa preferida de la industria. Utiliza alimentación de CA de frecuencia ultrabaja (0,1 Hz), lo que evita el efecto de carga espacial y al mismo tiempo provoca que los defectos gravemente deteriorados se rompan de forma segura durante las pruebas controladas.
• Diagnóstico de Tan Delta (tangente del ángulo de pérdida dieléctrica): El "estándar de oro" para evaluar el envejecimiento de los árboles de agua y la entrada de humedad en cables XLPE. Al medir el aumento no lineal en los valores de pérdida a medida que aumenta el voltaje de prueba (el efecto "Tip-up"), cuantifica con precisión la gravedad del envejecimiento.
• Monitoreo de descarga parcial (PD): Se utiliza para identificar con precisión defectos microscópicos dentro de la capa de aislamiento (por ejemplo, espacios de aire en las juntas o capas de protección dañadas).

Prácticas de ingeniería y garantía de calidad para extender la vida útil del cable XLPE

Lograr una vida útil de más de 50 años para los cables XLPE requiere un control de calidad integral desde la fabricación hasta la operación:

• Máximo control en la fabricación y selección de materiales de primera calidad.

Los materiales de alta pureza deben utilizarse y producirse en un entorno ultralimpio.

La implementación de un proceso de extrusión triple garantiza la unión a nivel atómico entre el blindaje del conductor, la capa de aislamiento XLPE y el blindaje de aislamiento, eliminando por completo los espacios de aire entre capas que podrían provocar una descarga parcial.

Utilizamos materiales XLPE retardantes de árboles (TR-XLPE) y diseños completos de bloqueo de agua (hilos/cintas longitudinales que bloquean el agua, fundas radiales que bloquean el agua) para aislar absolutamente la humedad externa.

• Instalación conforme y protección mecánica

El radio de curvatura (no menos de 10 a 15 veces el diámetro exterior) y la tensión de tracción deben controlarse estrictamente para evitar microfisuras en la capa aislante.

Las uniones y terminaciones son las partes más vulnerables de una línea de cable. Su fabricación debe realizarse en ambientes relativamente secos y libres de polvo para evitar la introducción de impurezas.

• Optimización del entorno operativo y gestión térmica

Mantenga un espacio razonable entre los cables para facilitar la disipación del calor y evitar la acumulación de calor.

Se recomienda adoptar una operación reducida, dejando un margen de ampacidad apropiado para evitar una operación a carga completa a largo plazo.

Instale protectores contra sobretensiones confiables (pararrayos) para absorber los picos de voltaje de alta frecuencia causados ​​por sobretensiones de conmutación y rayos.

Preguntas frecuentes:

P1: ¿Por qué los sistemas eléctricos modernos utilizan ampliamente cables XLPE en lugar de cables tradicionales de PVC?

R: XLPE (polietileno reticulado) presenta una estructura termoendurecible en rojo tridimensional, que permite temperaturas de funcionamiento continuo de hasta 90 °C, muy superiores a las del PVC (máximo 70 °C). Además, el XLPE cuenta con una mayor rigidez dieléctrica, una menor pérdida dieléctrica y no libera gases halógenos tóxicos cuando se quema. Supera ampliamente a los cables de PVC tanto en vida útil como en rendimiento eléctrico.

P2: La temperatura máxima de funcionamiento de un cable XLPE es de 90 °C. ¿Exceder ocasionalmente esta temperatura provocará que el cable se queme inmediatamente?

R: No se quemará inmediatamente, pero acelerará el envejecimiento térmico. Las normas internacionales permiten una sobrecarga de emergencia a corto plazo de hasta 105°C o incluso 130°C. Sin embargo, según el modelo de envejecimiento de Arrhenius, por cada 10°C que la temperatura supere el valor nominal, la tasa de degradación de la capa aislante se duplica. El funcionamiento prolongado con sobretemperatura reducirá la vida útil total del cable.

P3: ¿Qué es la "arbolación acuática" y cómo se puede prevenir?

R: La formación de árboles de agua es una roja de microhuecos en forma de árbol que se forma cuando la humedad invade defectos microscópicos en el aislante y se extiende continuamente bajo la acción combinada de un campo eléctrico alterno y un ambiente húmedo en cables XLPE. Los métodos de prevención incluyen: utilizar diseños que bloquean el agua (como fundas radiales e hilos longitudinales que bloquean el agua), usar materiales retardantes de árboles (TR-XLPE) y garantizar que la funda exterior del cable no se raye durante la instalación.

P4: Quiero probar el estado de aislamiento de cables que han estado en servicio durante muchos años. ¿Puedo utilizar un probador DC Hipot estándar?

R: Absolutamente no. Realizar pruebas tradicionales de CC de alto voltaje en cables XLPE es altamente destructivo. El alto voltaje CC acumula "carga espacial" dentro del aislamiento. Una vez que se restablece la alimentación de CA después de la prueba, la capa de aislamiento, que de otro modo podría haber seguido funcionando normalmente, es muy susceptible a sufrir una rotura instantánea.

P5: Si no se deben utilizar las pruebas DC Hipot, ¿cómo se debe evaluar científicamente el grado de envejecimiento de los cables XLPE?

R: Los estándares de la industria recomiendan el uso de pruebas de tensión soportada de CA de muy baja frecuencia (VLF, 0,1 Hz) combinadas con diagnósticos Tan Delta (tangente del ángulo de pérdida dieléctrica). Las pruebas VLF no generan cargas espaciales dañinas, mientras que las pruebas Tan Delta pueden cuantificar con precisión la gravedad de la acumulación de agua dentro del cable midiendo las características de aumento no lineal (Tip-up) de la corriente de fuga a diferentes voltajes, lo que le ayuda a planificar reemplazos preventivos.
