Por qué SPE es el futuro de la fabricación inteligente

En la evolución del Internet industrial de las cosas (IIoT) y la fabricación inteligente, las empresas se han enfrentado constantemente a un problema importante: las redes de nivel superior (como salas de control y servidores) utilizan Ethernet de alta velocidad, mientras que los sensores y actuadores de nivel inferior a menudo están restringidos a buses de campo obsoletos, de baja velocidad e incompatibles debido a limitaciones de espacio y costos de cableado.

El surgimiento de Ethernet de par único (SPE) ha roto completamente este punto muerto. Simplifica el cable Ethernet tradicional de 4 pares (8 núcleos) a solo 1 par (2 núcleos) y aún así logra una transmisión de datos de alta velocidad y un suministro de energía sincronizado. Esto no es sólo un "adelgazamiento" físico, sino una revolución fundamental que permite una comunicación totalmente IP fluida desde el sensor directamente a la nube.

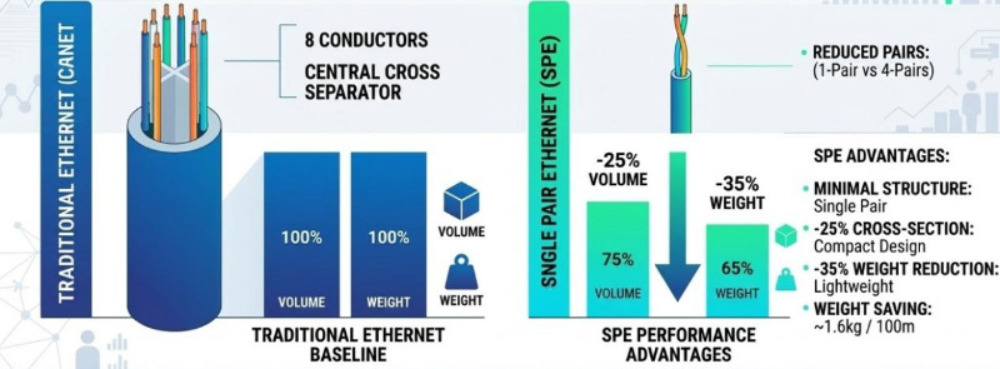

Comparación principal : SPE frente a Ethernet tradicional

El Cat5e o Cat6 cables Los que más conocemos contienen 8 cables de cobre y el cableado Ethernet tradicional suele estar estrictamente limitado a una distancia máxima de 100 metros. Este diseño es perfecto para entornos de oficina, pero parece voluminoso y restringido en entornos industriales extremadamente compactos y hostiles (como dentro de brazos robóticos multieje o a lo largo de millas de metros de tuberías).

Las ventajas disruptivas de SPE incluyen :

• estructura minimalista : Abandona por completo el relleno de rojo transversal y los 6 cables adicionales, requiriendo solo un par trenzado balanceado.
• Reducción drástica de volumen y peso. : En comparación con el cableado Ethernet industrial tradicional, SPE reduce el área transversal de instalación en aproximadamente 25% y el peso total por 35% . En grandes racks de datos o sistemas de tránsito ferroviario, esto elimina aproximadamente 1,6 kg de peso muerto por cada 100 metros.
• Flexibilidad superior y resistencia a la torsión. : La estructura simétrica de un solo par evita básicamente el problema de la "fricción del cable" interna. Combinado con materiales de relleno especiales, el SPE puede soportar decenas de millones de ciclos de flexión de alta frecuencia y torsión 3D severa, lo que lo convierte en una combinación perfecta para los robots industriales.

Tres puntos débiles centrales de la industria resueltos por SPE

1. Romper el límite de distancia física de 100 metros

En escenarios de automatización de procesos como las industrias petrolera y química, los equipos están ampliamente distribuidos, lo que hace que el límite tradicional de 100 metros sea un defecto fatal. el 10BASE-T1L El estándar dentro de la familia de protocolos SPE permite la transmisión full-duplex de alta velocidad de 10 Mbps en distancias de hasta 1000 metros , curando por completa la "ansiedad por la distancia" del cableado industrial.

2. PoDL: Matar dos pájaros de un tiro (datos y energía)

Los dispositivos tradicionales suelen requerir cables separados para datos y alimentación. SPE presenta Alimentación sobre líneas de datos (PoDL) tecnología, que permite la transmisión simultánea de datos y hasta aproximadamente 50W de potencia CC a dispositivos terminales. Para equipos pesados, la industria ha introducido topologías de interfaz híbrida, aislando datos de alta velocidad y hasta varios kilovatios de suministro de energía dentro del mismo enlace, simplificando enormemente el enrutamiento de equipos.

3. Eliminación de puertas de enlace para el "aplanamiento de la red"

En el pasado, las fábricas tenían que implementar numerosas y costosas "pasarelas de conversión de protocolos" para permitir que las señales analógicas del nivel inferior se comuniquen con el nivel superior. SPE permite que incluso los sensores de nivel inferior más pequeños tengan direcciones IP independientes y se conecten directamente a la red TCP/IP. Se estima que eliminar un único nodo de puerta de enlace puede ahorrar más $10,000 en costos integrales durante el ciclo de vida del sistema.

Protocolos centrales y ecosistema de interfaz

La aplicación de SPE no requiere profundizar en códigos subyacentes complejos; Simplemente necesita reconocer los siguientes estándares básicos que determinan su desempeño:

1. Matriz de velocidad y distancia de transmisión (serie IEEE 802.3)

• 10BASE-T1L : Velocidad de 10 Mbps, hasta 1000 metros. Diseñado para el control de procesos a larga distancia, respaldando la seguridad intrínseca en ambientes explosivos (Ethernet-APL).
• 10BASE-T1S : Velocidad de 10 Mbps, compatible con topología Multidrop. Permite conectar más de una docena de dispositivos en paralelo en una única línea principal de hasta 25 metros de largo, eliminando el cableado masivo con topología en estrella.
• 100/1000BASE-T1 : Velocidad Gigabit de 100 Mbps o 1 Gbps, hasta 15-40 metros. Se utiliza principalmente para interconexión de alta velocidad dentro de vehículos o visión artificial industrial de alta resolución.

2. Estándares de interfaz de conexión industrial (Serie IEC 63171)

Debido a que los conectores RJ45 tradicionales son demasiado voluminosos y carecen de resistencia a las vibraciones, la industria ha establecido nuevos estándares:

• IEC 63171-6 y otras microinterfaces : Cubren grados de protección IP20 a IP67 y son resistentes a golpes y caídas. Su volumen es sólo una fracción de las interfaces tradicionales, lo que los convierte en los principales conectores para dispositivos de próxima generación.
• Interfaz híbrida M12 (IEC 63171-7) : La solución definitiva para dispositivos de alta potencia. El estándar define combinaciones de pines de datos y múltiples pines de suministro de alta potencia, que admiten la transmisión simultánea de "potencia de datos" para equipos pesados ​​como motores y servoaccionamientos.

Preguntas frecuentes (FAQ)

P1: ¿SPE es más lento que las redes tradicionales?

No. La velocidad de la red depende del estándar del protocolo, no del grosor físico del enlace. SPE también puede admitir velocidades Gigabit de hasta 1 Gbps en distancias cortas (por ejemplo, 40 metros).

P2: ¿La alimentación a través de líneas de datos (PoDL) de SPE es lo mismo que PoE?

El propósito es el mismo, pero la tecnología subyacente es diferente. El PoE tradicional depende de pares de repuesto o alimentación fantasma dentro de cables de 4 pares, mientras que PoDL puede mezclar y transmitir datos de alta frecuencia y alimentación de CC simultáneamente en un circuito físico de un solo par (2 núcleos).

P3: ¿Se pueden utilizar cables normales de 2 núcleos o cables Ethernet antiguos pelados directamente como cables SPE?

Altamente no recomendado. Un verdadero sistema de transmisión SPE se somete a una optimización estricta de la impedancia, la pérdida de retorno y la diafonía específicamente para la transmisión de alta frecuencia de un solo par. Los cables industriales SPE también incluyen elementos estructurales flexibles especiales que los cables de cobre comunes simplemente no pueden igualar.

Conclusión

Single Pair Ethernet (SPE) no es de ninguna manera una degradación técnica de "tener menos cables de cobre"; es la piedra angular de la capa física para que la automatización industrial avance hacia una verdadera digitalización e inteligencia. Para las empresas que incorporan la tecnología SPE en su planificación de infraestructura desde el principio, no sólo reducen los costos actuales de implementación y mantenimiento, sino que también aprovechan el terreno elevado en la arquitectura de Internet de todo de próxima generación.

Como fabricante centrado en cables de alta calidad, el HUAPUCABLE El equipo siempre se mantiene al día con las tecnologías de comunicación industriales de vanguardia, dedicado a brindar a los clientes globales soluciones de cable confiables que cumplen con rigurosos estándares industriales. No dude en ponerse en contacto con nuestro equipo para obtener las especificaciones y cotizaciones de cables adaptados a sus proyectos.
