Guía de selección de fibra para centros de datos de alta densidad: diferencias técnicas principales y comparación del costo total de propiedad entre OM4 y OM5

En la evolución de los centros de datos globales hacia arquitecturas de red de 100G, 400G y 800G, la elección de los medios de cableado de la capa física determina directamente el rendimiento y el costo total de propiedad (TCO) de los clústeres informáticos. Dentro de la secuencia de fibras multimodo (MMF) para interconexiones de corta distancia, OM4 y OM5 son actualmente las soluciones más implantadas y punteras. Basado en rigurosas teorías de física óptica y estándares internacionales, este artículo proporciona una referencia técnica estructurada para la selección de medios.

1. Mecanismos físicos básicos y características de bya ancha

• OM4 (fibra multimodo optimizada para láser):

Su ancho de bya modal efectivo extremadamente alto está exclusivamente optimizado y ordenado para una sola longitud de onda de 850 nm (alcanzyo 4700MHz·km). Debido a que la dispersión modal aumenta restrictiva cuyo se desvía de la longitud de onda de 850 nm, OM4 debe depender en gran medida de la Óptica paralela mecanismo (aumentar linealmente el número de canales de fibra) para lograr velocidades de datos más altas.

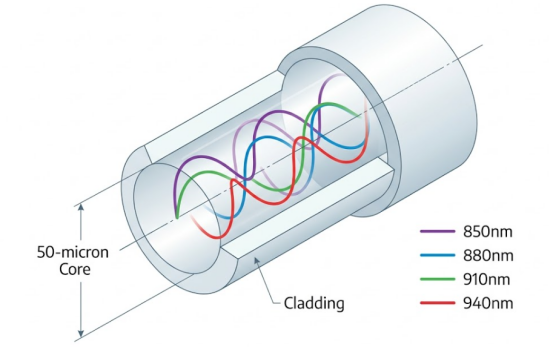

• OM5 (fibra multimodo de banda ancha, WBMMF):

Sin comprometer el rendimiento de 850 nm, exige además un ancho de banda mínimo de 2470 MHz·km en la longitud de onda de 953 nm. Este diseño aplanado por dispersión está diseñado específicamente para Multiplexación por división de longitud de onda de onda corta (SWDM) and Bidireccional (BiDi) transmisión, que permite la transmisión sin pérdidas de 4 longitudes de onda simultáneamente dentro de una sola fibra, logrando hasta un 75% de reducción física en el número de fibras.

2. Especificaciones técnicas claves e identificaciones

3. Límites de distancia de transmisión (basados en protocolos de red)

Con diferentes velocidades de Ethernet y tecnologías de modulación, el rendimiento de transmisión de ambas fibras presenta diferencias muy específicas del escenario.

• Paralelo de longitud de onda única de 10G a 100G (p. ej., 100GBASE-SR4): Las distancias máximas de transmisión para OM4 y OM5 son idénticas, con un límite de 100 metros. La implementación de OM5 en este escenario estándar convencional no proporciona ninguna ganancia técnica sustancial.
• Multiplexación de longitudes de onda Múltiple de 100G (p. ej., 100G SWDM4 / 100G SRBD):

Frente a señales de longitud de onda larga, OM4 está limitado a 100 metros debido al colapso del ancho de banda, mientras que OM5 se extiende con éxito el límite a 150 metros calculando en sus capacidades de compensación de banda ancha.

• Era 400G y 800G (Modulación PAM4):

Bajo el paralelo de longitud de onda única SR8 protocolo, los límites físicos se comprimen severamente, reduciendo las distancias OM4 y OM5 al rango de 50-100 metros. Sin embargo, bajo la multiplexación de longitud de onda dual 400GBASE-SR4.2 protocolo, OM4 está limitado a 100 metros, mientras que OM5 no solo aumenta la distancia utilizable a 150 metros sino que también reduce a la mitad el requisito de núcleo de cable a 8 núcleos.

3. Recomendaciones de implementación de ingeniería y TCO

l Cíñete a la zona de rentabilidad de OM4 (estándar de corto alcance)

Para la mayoría de los centros de datos empresariales convencionales y topologías de red de hoja espinal estrictamente por debajo de los 100 metros, la adopción del enfoque de "cable plano OM4 del transceptor SR4/SR8 de bajo costo" produce un CAPEX inicial significativamente menor que la solución OM5 WDM, lo que la convierte en la opción óptima de TCO. Además, la arquitectura paralela de OM4 soporta perfectamente los requisitos de ruptura de puertos del switch.

l Utilice OM5 para avances estratégicos (actualizaciones heredadas y de alta densidad)

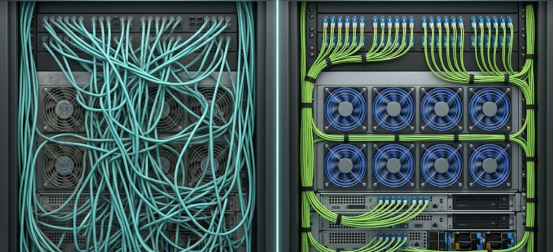

OM5 ofrece un retorno de la inversión excepcionalmente alto en dos escenarios rígidos: en primer lugar, actualizaciones intergeneracionales sin cables para redes heredadas, utilizando fibras dúplex y módulos SWDM4 para lograr saltos de capacidad en el lugar, evitando costos astronómicos de recableado. En segundo lugar, los clústeres informáticos de IA de alta densidad, que reducen el volumen del cable backbone de 4 a 8 veces, liberan un valioso espacio en el rack, desbloquean el flujo de aire del servidor y reducen el OPEX.

Preguntas frecuentes

P: En redes de alta densidad ToR, ¿puede OM5 emparejado con transceptores SWDM lograr una ruptura de puerto para conectar múltiples servidores independientes?

R: No. La tecnología WDM multiplexa Múltiples longitudes de onda en la misma fibra física, que no puede demultiplexarse ​​pasivamente en servidores en diferentes ubicaciones físicas. Si se requiere una separación de puertos de alta densidad, la fibra paralela tradicional OM4 sigue siendo la única solución viable.

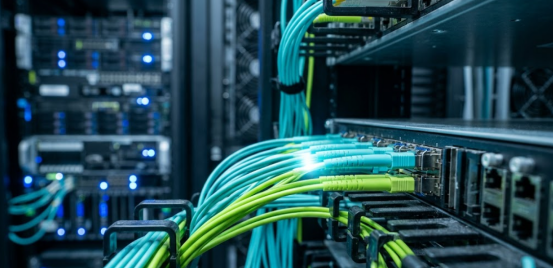

P: ¿Por qué los estándares exigen cambiar el color de la cubierta exterior del OM5 a verde lima?

R: En salas de servidores de alta densidad que albergan decenas de millas de cables de conexión, el verde lima altamente reconocible garantiza que el personal operativo pueda distinguirlo estrictamente del color aguamarina de OM3/OM4, lo que reduce significativamente el tiempo de rastreo de cables y el riesgo de desconexión accidental que interrumpa el negocio.

P: ¿Es obligatorio OM5 al implementar Ethernet de ultra alta velocidad de 400G o 800G?

R: No es obligatorio. Depende de la ruta tecnológica del transceptor. Bajo los protocolos SR8 apilados de un solo canal, las distancias tanto de OM4 como de OM5 se reducen a 50-100 metros. Solo cuando se emplean protocolos bidireccionales de múltiples longitudes de onda como SR4.2 se activa la ventaja de banda ancha de OM5, logrando un alcance 50% adicional en comparación con OM4.
