La guía básica para el cableado de iluminación inteligente del hogar: protocolos, estándares y prevención de errores

Los hogares inteligentes modernos han evolucionado desde dispositivos individuales hasta una profunda coordinación del ecosistema de toda la casa. La arquitectura de cableado subyacente del sistema de iluminación determina la estabilidad, escalabilidad y seguridad de la red. Los errores de cableado pueden generar fácilmente enormes costes de mantenimiento en el futuro. Este artículo proporciona un desglose detallado de las pautas de cableado de iluminación inteligente basadas en la lógica de ingeniería real y los estándares eléctricos internacionales.

1.Protocolos de comunicación y arquitectura topológica

• KNX y Aislamiento Físico

En iluminación inteligente de infraestructura, KNX utiliza un cable de par trenzado verde dedicado, que asísla completamente básicamente la transmisión de datos de la red eléctrica de 220 V. Su arquitectura descentralizada significa que no existe un único host central; ningún fallo de un solo nodo paralizará toda la red, lo que ofrece una confiabilidad extremadamente alta.

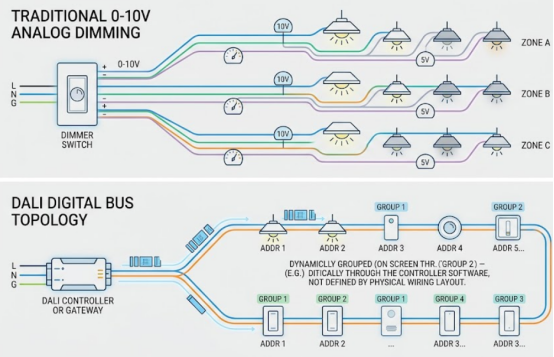

• Protocolo digital DALI

En comparación con los problemas de caída de voltaje y parpadeo comunes en la atenuación analógica de 0-10 V, el protocolo DALI es una verdadera comunicación digital bidireccional. Según la norma IEC 62386-101, la caída de tensión CC entre dos dispositivos que quieran en el bus DALI no debe exceder los 2 VCC y la distancia máxima a la fuente de alimentación no debe exceder los 300 metros.

2. Especificaciones básicas para cableado de alto voltaje

• Abandonar completamente el cableado 'sin neutro'

Los interruptores tradicionales solo controlan el cable vivo. Si un interruptor inteligente carece de un cable neutro, debe depender de un mecanismo de energía de reserva "sin neutral" comprometido, lo que provoca fenómenos fatales y periódicos de "parpadeo" o "luz fantasma" del LED. Además, las cargas máximas "sin neutro" suelen estar limitadas a unos 800 vatios, muy por debajo de los 2500 vatios de los interruptores neutros-vivos estándar. En proyectos nuevos o de renovación, se debe instalar un cable neutro independiente en todas las cajas de conexiones. .

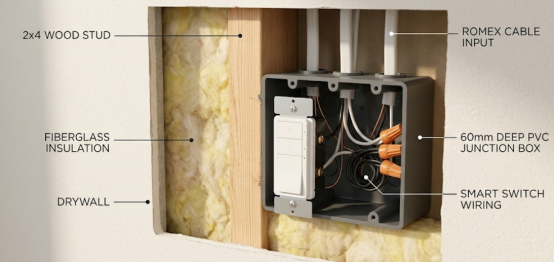

• Cajas de conexiones de 60 mm de profundidad.

Los paneles inteligentes generan una cantidad significativa de calor durante el funcionamiento a plena carga y necesitan albergar más terminales de cableado. Las cajas tradicionales de 50 mm causan fácilmente daños en el aislamiento bajo presión, lo que puede provocar cortes térmicos o incendios. Se recomienda utilizar estrictamente cajas de PVC de gran capacidad y 60 mm de profundidad que cumplan con la certificación retardante de llama más alta UL 94 V-0.

• Prohibir estrictamente los neutrales compartidos

Mezclar cables neutros de diferentes circuitos puede hacer que el neutro supuestamente seguro transporte un voltaje de retroalimentación letal si un disyuntor se activa por error durante el mantenimiento, lo que provoca una descarga eléctrica grave. Además, provoca un grave desequilibrio de corriente, lo que provoca disparos frecuentes del interruptor de protección contra fugas de la caja de distribución, paralizando el sistema inteligente.

3.Tecnología de controlador de CC de bajo voltaje

• Voltaje constante (CV):

Adecuado para tiras flexibles de LED, utilizando una arquitectura de cableado paralelo. Ventaja: admite cortes y empalmes aleatorios en el sitio; Desventaja: severamente limitado por la caída de voltaje de la línea, lo que hace que el extremo más alejado de las tiras largas se oscurezca y se vuelva amarillo.

• Corriente constante (CC):

Indicado para focos antideslumbrantes de alta potencia, que requieren conexión física en serie. Previene por completo las quemaduras térmicas incontroladas del LED y elimina el impacto de las caídas de voltaje a larga distancia desde un nivel físico, lo que garantiza una consistencia absoluta del brillo de un extremo a otro.

4.Control de interbloqueos y modo desacoplado

Cuando un usuario presiona un interruptor de pared inteligente físico para cortar la energía, el chip de comunicación integrado dentro de la bombilla inteligente RGBW del techo pierde energía instantáneamente y se desconecta. Esto hace que la aplicación móvil o el asistente de voz pierdan completamente el control e incluso puede provocar que la topología de la red de malla inalámbrica de toda la casa colapse continuamente.

Solución definitiva: desacoplamiento de software

Fuerce la habilitación del "Modo desconectado" en el backend del dispositivo. El relé físico que controla el alto voltaje dentro del interruptor está permanentemente bloqueado en el estado de conducción "cerrado", lo que garantiza que el suministro de energía nunca se corta. Las acciones de los botones físicos se convierten en comandos digitales puros enviados al cerebro del sistema. Esta solución "siempre encendida" requiere etiquetas de advertencia muy visibles en la caja de distribución para evitar descargas eléctricas accidentales durante el reemplazo de la bombilla.

Preguntas frecuentes

P1: ¿Pueden los cables de señal de bajo voltaje y las líneas eléctricas de alto voltaje compartir el mismo conducto?

R: Absolutamente no. El campo magnético alterno y las sobretensiones transitorias de alto voltaje causan graves interferencias electromagnéticas (EMI), que conducen directamente a la pérdida de paquetes de datos o fallas de control en la red de bajo voltaje. Las normas internacionales exigen un espacio paralelo mínimo de 30 cm (12 pulgadas); Si el cruce es inevitable, deben cruzar perpendicularmente en un ángulo de 90 grados.

P2: ¿Por qué los downlights LED inteligentes parpadean levemente incluso después de apagarse?

R: Esto generalmente se debe a interruptores inteligentes "no neutrales" comprometidos. En el estado apagado, utilizan un circuito de derivación para extraer una pequeña corriente a través de la bombilla para obtener energía. Las cargas se acumulan en el condensador LED hasta el umbral de conducción, emiten luz y luego se apagan, repitiéndose para formar un fenómeno parpadeante o de "luz fantasma".

P3: ¿Cuál es el mayor riesgo para la seguridad al comprar módulos de relé baratos o transfronterizos?

R: No obtener las certificaciones de seguridad legales locales (como IEC/CE, UL, CCC) o no hacer coincidir el calibre del cable con la clasificación de corriente nominal. Si se conecta un módulo de pequeña corriente a una carga de alta potencia, los contactos se calentarán y oxidarán rápidamente, acelerando el envejecimiento térmico y la desintegración de los materiales aislantes, lo que en última instancia provocará que el equipo se queme o incluso incendios.
