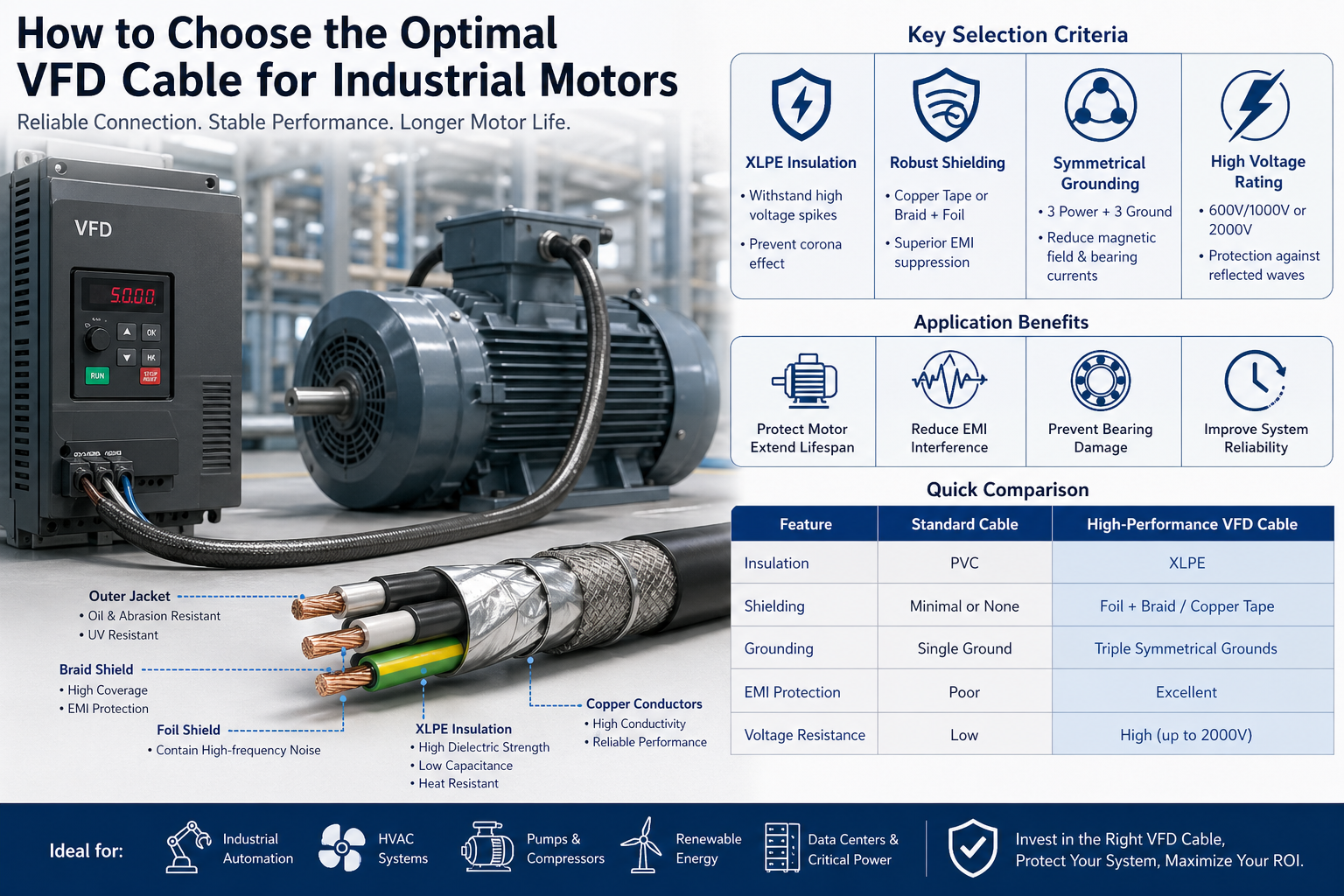

Cómo elegir el cable VFD óptimo para motores industriales

En los sistemas industriales modernos, la conexión entre un variador de frecuencia (VFD) y un motor eléctrico representa uno de los entornos eléctricamente más agresivos. Las altas frecuencias de conmutación, los picos de tensión y las interferencias electromagnéticas (EMI) suponen una tensión extrema para los cables.

Seleccionar un cable inadecuado no es sólo un defecto de diseño menor: puede provocar:

• Fallo prematuro del aislamiento del motor.
• Daños en los rodamientos causados por corrientes parásitas
• Aumento de la interferencia electromagnética (EMI)
• Tiempo de inactividad no planificado y costos de mantenimiento

Por lo tanto, un cable VFD diseñado adecuadamente es fundamental para la confiabilidad, la seguridad y el rendimiento a largo plazo del sistema.

1. Compresión del entorno operativo del VFD

A diferencia de las fuentes de alimentación tradicionales, los VFD utilizan modulación de ancho de pulso (PWM) para controlar la velocidad del motor. Esto crea una forma de onda no sinusoidal con:

• Alto dv/dt (tasa de cambio de voltaje)
• Sobretensión de onda reflejada (especialmente en tramos de cable largos)
• Tensión en modo común y corrientes circulantes.

¿Por qué fallan los cables estándar?

Los cables de uso general, como los THHN o los cables básicos aislados con PVC, no están diseñados para estas condiciones. Con el tiempo, pueden experimentar:

• Degradación del aislamiento debido a la descarga de corona.
• Acumulación excesiva de calor
• Fuga EMI que afecta a la instrumentación cercana

Resultado: Vida útil reducida del motor y rendimiento inestable del sistema.

2. Criterios clave de selección para cables VFD

A. Tipo de aislamiento: XLPE para estabilidad de alta frecuencia

El sistema de aislamiento es la primera línea de defensa contra el estrés eléctrico.

Recomendado: Polietileno reticulado (XLPE)

Ventajas técnicas:

• Alta rigidez dieléctrica para soportar picos de tensión.
• Baja pérdida dieléctrica y capacitancia.
• Clasificación térmica superior (normalmente entre 90 °C y 125 °C)
• Fuerte resistencia a la descarga de corona.

En comparación con el PVC, el XLPE mejora significativamente la longevidad del aislamiento en entornos de alta frecuencia.

B. Blindaje avanzado para control EMI

La supresión de EMI es uno de los requisitos más críticos en las aplicaciones VFD.

Sin un blindaje adecuado, el ruido electromagnético puede:

• Interferir con PLC, sensores y sistemas de comunicación.
• Provocar señales falsas y errores operativos.
• Aumentar los riesgos de cumplimiento en entornos regulados

Estructuras de blindaje recomendadas:

• Escudo de cinta de cobre

• Excelente para contener ruido de alta frecuencia.
• Proporciona una ruta de conexión a tierra de baja impedancia.
  • Escudo trenzado de aluminio
• Cobertura ≥85%
• Combina flexibilidad con una alta eficacia de blindaje

Clave de función:

Un escudo bien diseñado garantiza que Las corrientes en modo común regresan a través del cable. , en lugar de dañar los cojinetes del motor.

C. Diseño de puesta a tierra simétrica

La geometría del cable afecta directamente el rendimiento eléctrico.

Configuración de mejores prácticas:

• conductores trifásicos
• 3 conductores de tierra colocados simétricamente

Beneficios de rendimiento:

• Reduzca la emisión de campos electromagnéticos.
• Equilibra la distribución de corriente a tierra.
• Minimiza el voltaje del eje y las corrientes de los rodamientos.

Este diseño es especialmente importante en motores de media y alta potencia .

D. Clasificación de voltaje y protección contra ondas reflejadas

Debido a los fenómenos de onda reflejada, los picos de tensión en los terminales del motor pueden alcanzar 2-3 veces el voltaje nominal .

Calificaciones recomendadas:

• 600V / 1000V para sistemas industriales estándar
• 2000V para:

• Largos tramos de cable
• Variadores de alta frecuencia de conmutación
• Aplicaciones críticas

Perspectiva de ingeniería:
Los sistemas de aislamiento con voltajes más altos proporcionan un margen de seguridad que reduce significativamente el riesgo de falla.

3. Consideraciones sobre el tamaño y la instalación del cable

Ampacidad y gestión térmica

El dimensionamiento correcto del conductor debe considerar:

• Amperios de carga completa del motor (FLA)
• Temperatura ambiente
• Método de instalación (bandeja, conducto, aire libre)
• Agrupación de cables y factores de reducción.

Un dimensionamiento inadecuado puede provocar sobrecalentamiento y reducir la vida útil del cable.

Flexibilidad y rendimiento mecánico.

En entornos dinámicos, como:

• robótica
• Líneas de producción automatizadas
• Maquinaria en movimiento

Utilice cables VFD de alta flexibilidad Diseñado para movimientos continuos y ciclos de flexión.

Resistencia ambiental

Los entornos industriales pueden ser duros e impredecibles.

Materiales recomendados para la chaqueta:

• TPE (elastómero termoplástico):

• Excelente resistencia al aceite, la abrasión y los productos químicos.
• Ideal para entornos industriales y hostiles.
  • Especialistas en PVC:
• Rentable
• Adecuado para aplicaciones industriales generales.

Factores de protección adicionales:

• Resistencia a los rayos UV (instalaciones en exteriores)
• Protección contra la entrada de humedad y agua.
• Resistencia a refrigerantes y productos químicos industriales.

4. Cumplimiento y estándares (críticos para proyectos globales)

Al seleccionar cables VFD para proyectos internacionales, el cumplimiento es esencial.

Estándares comunes a considerar:

• UL (Norteamérica)
• Normas IEC/EN (Europa)
• RoHS y REACH (cumplimiento medioambiental)

La elección de cables compatibles garantiza:

• Aprobaciones de proyectos más sencillos
• Reducción de riesgos legales y operativos.
• Compatibilidad con los mercados globales

5. Comparación rápida: cable estándar versus cable VFD

característica	cable estandar	Cable VFD de alto rendimiento
aislamiento	PVC	XLPE
Blindaje	Mínimo / Ninguno	Trenza de aluminio / cinta de cobre
Puesta a tierra	soltero	Multitierra simétrica
Controlar EMI	pobre	Excelente
Resistencia de voltaje	Bajo	Alto (hasta 2000V)

6. Escenarios de aplicación

Los cables VFD de alto rendimiento se utilizan ampliamente en:

• Sistemas de automatizacion industrial.
• Sistemas HVAC con variadores de velocidad.
• Sistemas de bombas y compresores.
• Centros de datos y sistemas de energía críticos
• Sistemas de energía renovable (eólica, solar)

Cada uno de estos entornos requiere Transmisión de potencia estable, silenciosa y de alta confiabilidad. .

7. Conclusión: una inversión estratégica, no sólo un componente

Elegir el cable VFD adecuado no es simplemente una decisión de especificaciones técnicas: es una inversión a largo plazo en la confiabilidad del sistema.

Si bien los cables VFD de alto rendimiento pueden tener un costo inicial más alto, ofrecen:

• Reducción de mantenimiento y tiempo de inactividad
• Vida útil extendida del motor y del equipo.
• Compatibilidad electromagnética mejorada (EMC)
• Menor costo total de propiedad (TCO)

Información final:
Un cable VFD bien seleccionado actúa como una barrera protectora entre el variador y el motor, lo que garantiza un funcionamiento eficiente, estable y sin interferencias durante todo el ciclo de vida del sistema.
