Clave de conclusión: Los conductores de clase 5, definidos por CEI 60228, son conductores flexibles de hilo fino que se utilizan en cables de extensión, paneles de control y aplicaciones industriales. Esta guía cubre las especificaciones técnicas, la comparación con la Clase 2 y cómo seleccionar el conductor adecuado para su proyecto.

En el mundo de la ingeniería eléctrica y la fabricación de cables, la "flexibilidad" no es sólo un rasgo físico: es una categoría técnica estrictamente definida. Si alguna vez ha manipulado un cable de alimentación rígido versus un cable de control flexible y fácil de doblar, habrá experimentado la diferencia entre las clases de conductores de primera mano.

La mayoría de estas especificaciones se rigen por la norma internacional. CEI 60228 . Esta guía profundiza en Conductores clase 5 — el estándar de la industria para aplicaciones flexibles, que cubre requisitos de construcción, límites eléctricos y casos de uso del mundo real.

Compresión del marco de clasificación de conductores IEC 60228

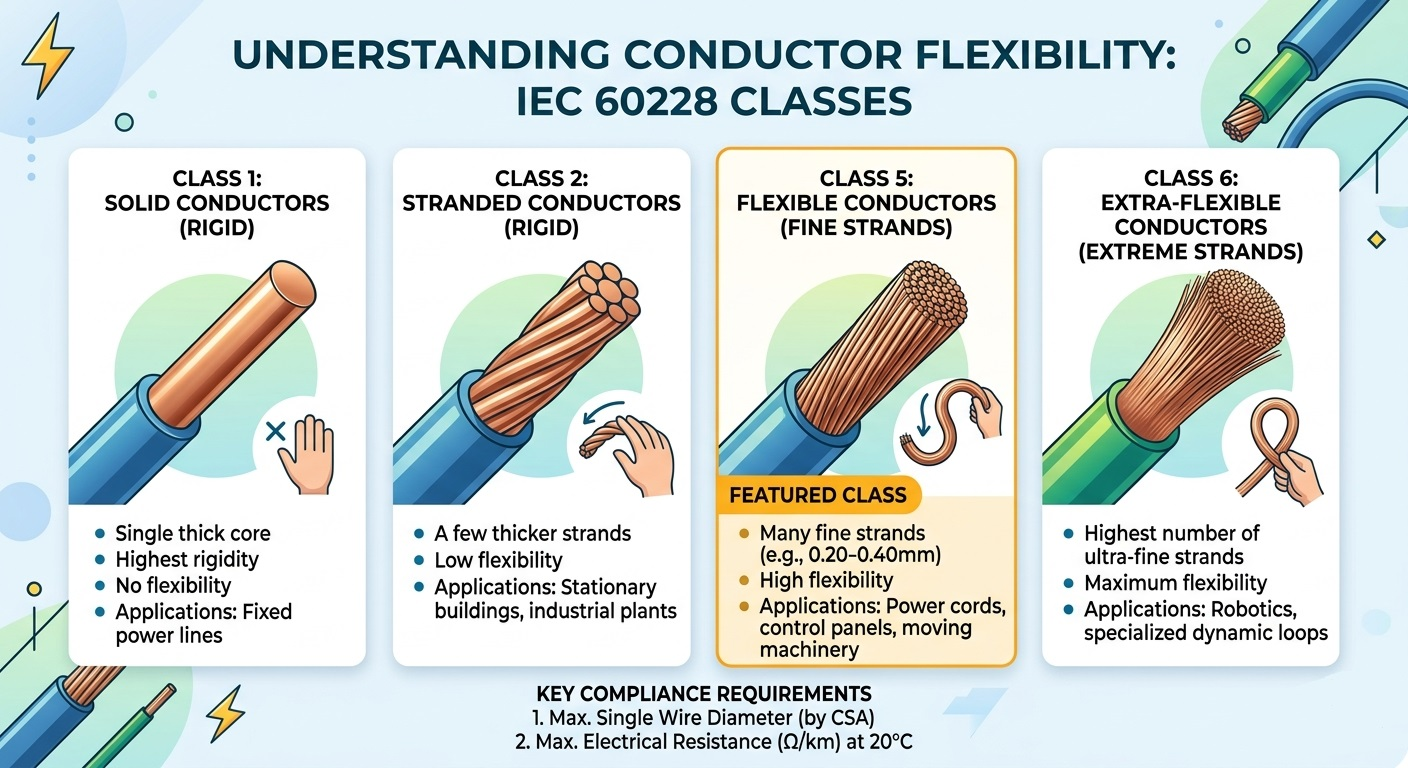

IEC 60228 (y su equivalente británico BS EN 60228) clasifica los conductores en cuatro clases principales según su construcción y flexibilidad. Comprender dónde se ubica la clase 5 en esta graduación es esencial para la correcta selección del producto:

¿Qué hace que un conductor sea "Clase 5"? Especificaciones técnicas

Un conductor de Clase 5 consta de varios alambres de cobre finos trenzados entre sí para lograr flexibilidad. Contrariamente a las suposiciones comunes, IEC 60228 no no prescriba estrictamente el número total de hebras. En cambio, el estándar exige el cumplimiento de dos métricas principales:

1. Diámetro máximo de cables individuales

Para garantizar que el conductor siga siendo realmente flexible, la norma IEC 60228 establece un límite superior estricto en el diámetro de cada hilo individual. Los hilos más delgados se doblan más fácilmente, lo que reduce la fatiga del metal durante ciclos de flexión repetidos. Ejemplos representativos del estándar incluyen:

• Conductor de 75 mm² → diámetro máximo del cable individual: 0,21 mm
• Conductor de 5 mm² → diámetro máximo del cable individual: 0,26 mm
• Conductor de 10 mm² → diámetro máximo del cable individual: 0,41 mm
• Conductor de 35 mm² → diámetro máximo del cable individual: 0,41 mm

2. Resistencia eléctrica máxima a 20°C

La resistencia eléctrica es el criterio de rendimiento que definen. La resistencia total del conductor Clase 5 completo no debe exceder los valores especificados en las tablas de resistencia IEC 60228, medidos a 20°C. Esta regla permite a los fabricantes flexibilidad de diseño: si un fabricante utiliza cables de 0,20 mm en lugar del máximo de 0,21 mm, eso es aceptable, siempre que el conductor terminado aún cumpla con el límite de resistencia.

Este enfoque de dos parámetros (resistencia del diámetro del cable) garantiza que los conductores de Clase 5 sean esencialmente flexibles y eléctricamente eficientes, sin especificar demasiado el proceso de fabricación.

Conductores de clase 5 frente a clase 2: diferencias fundamentales

Los ingenieros eléctricos frecuentemente se enfrentan a la elección entre conductores de Clase 2 y Clase 5. La decisión depende de si el cable estará en una instalación fija o en una aplicación móvil/flexible. Aquí hay una comparación directa:

Aplicaciones clave de los conductores IEC 60228 Clase 5

Debido a que los conductores Clase 5 pueden soportar vibraciones moderadas y flexiones repetidas sin fracturarse, se especifican en una amplia gama de industrias:

• Cables flexibles y cables de extensión: electrodomésticos, herramientas eléctricas y equipos portátiles donde los cables deben enrollarse, desenrollarse y reposicionarse con regularidad.
• Paneles de control industriales: el tendido ajustado alrededor de esquinas y a través de conductos de cables requiere un radio de curvatura que solo se puede lograr con conductores de hilo fino.
• Arneses de cableado automotriz: La vibración continua del motor y los ciclos de temperatura exigen conductores que resisten la fatiga del metal durante la vida útil del vehículo.
• Instalaciones marinas y costa afuera: el movimiento constante de las olas, combinado con espacios confinados, hace que la Clase 5 sea la opción preferida para la distribución de energía a bordo.
• Robótica y automatización: los brazos robóticos articulados requieren cables que se flexionan millas de veces al día sin fallar; la Clase 5 cumple con este desafío para aplicaciones de flexión moderada (Clase 6 para alta flexión).

Por qué es importante especificar IEC 60228 Clase 5 para su proyecto

Seleccione un cable comercializado como "flexible" sin hacer referencia a un estándar reconocido como IEC 60228 Clase 5 introduce un riesgo significativo. El cumplimiento de esta norma proporciona tres garantías concretas:

• Seguridad: Los límites de resistencia garantizan que el conductor no se sobrecaliente bajo la corriente nominal, lo que evita la degradación del aislamiento y posibles riesgos de incendio.
• Compatibilidad: Los diámetros máximos de cable estandarizados garantizan que el conductor encaje correctamente en terminales, casquillos y bloques de terminales estándar sin necesidad de modificaciones.
• Longevidad: El trenzado fino previene la fatiga del metal durante la flexión repetida, lo que extiende significativamente la vida útil del cable en comparación con alternativas que no cumplen con las normas.

Al adquirir cables a nivel internacional, la certificación IEC 60228 también simplifica la aprobación regulatoria, ya que el estándar se adopta o reconoce en la UE (BS EN 60228), Australia (AS/NZS 1125) y muchos otros mercados.

Preguntas frecuentes sobre conductores clase 5

¿La Clase 5 es lo mismo que el cable flexible?

No exactamente. "Cable flexible" es un término comercial amplio. La clase 5 es una clasificación de conductores específicos IEC 60228 con requisitos técnicos mensurables. Un cable puede comercializarse como flexible sin cumplir las especificaciones de Clase 5.

¿Se pueden utilizar conductores Clase 5 en exteriores?

La clase 5 se refiere únicamente a la construcción del conductor, no a la clasificación general del cable. La idoneidad de un cable para uso en exteriores depende del aislamiento y de los materiales de la cubierta (p. ej., PVC resistente a los rayos UV, XLPE). Verifique siempre las especificaciones completas del cable, no solo la clase del conductor.

¿Cuál es la diferencia entre Clase 5 y Clase 6?

Ambas son clases de conductores flexibles. La clase 6 utiliza hebras aún más finas, lo que da como resultado una mayor flexibilidad y un radio de curvatura mínimo más ajustado. La Clase 6 se especifica para aplicaciones altamente dinámicas, como la flexión continua en cadenas de arrastre, mientras que la Clase 5 cubre escenarios de flexión moderada.
