Cable solar H1Z2Z2-K vs PV1-F: comparación técnica y guía de aplicación

En sistemas fotovoltaicos (PV), CC cables Desempeñan un papel fundamental en la seguridad, la eficiencia y la confiabilidad a largo plazo del sistema. Por lo tanto, seleccionar el cable solar correcto no es solo una elección de diseño sino también una decisión de cumplimiento y gestión de riesgos. Este artículo proporciona una comparación técnica entre el cable solar moderno H1Z2Z2‑K y el tipo anterior PV1‑F que se ha utilizado ampliamente en instalaciones fotovoltaicas.

resumen ejecutivo

El cable solar H1Z2Z2‑K está diseñado según la norma europea EN 50618 y también está técnicamente alineado con IEC 62930. Fue desarrollado para soportar sistemas fotovoltaicos modernos, particularmente instalaciones de 1500 V CC. Los cables PV1-F normalmente se fabrican según los requisitos de certificación TÜV 2 PfG 1169/08.2007 y fueron diseñados originalmente para sistemas fotovoltaicos anteriores de 1000 V CC.

A medida que las plantas solares han avanzado hacia arquitecturas de mayor voltaje para reducir los costos de equilibrio del sistema (BOS), H1Z2Z2-K se ha convertido en la solución preferida para nuevas instalaciones.

Diferencias técnicas clave

1. Clasificación de voltaje

Las plantas fotovoltaicas a gran escala se construyen cada vez más utilizando sistemas de 1500 V CC porque las cadenas de voltaje más alto reducen los niveles de corriente y, por lo tanto, disminuyen el uso de cobre, el costo de instalación y la pérdida de energía.

Los cables H1Z2Z2‑K suelen estar clasificados para sistemas fotovoltaicos de CC de 1,5 kV (con voltajes de diseño del sistema que a menudo permiten hasta aproximadamente 1,8 kV en determinadas condiciones de prueba, según las especificaciones del fabricante). Esto los hace adecuados para instalaciones solares modernas de alto voltaje.

Los cables PV1-F generalmente están diseñados para sistemas fotovoltaicos de hasta 1000 V CC y, por lo tanto, es posible que no cumplan con los requisitos de diseño de los sistemas más nuevos de 1500 V.

2. Materiales de aislamiento y revestimiento

Ambos tipos de cables suelen utilizar materiales aislantes de poliolefina reticulada (a menudo abreviados como XLPO o XLPE). En la mayoría de los diseños modernos, estos materiales no contienen halógenos y producen poco humo (LSZH), lo que proporciona una seguridad contra incendios y un rendimiento medioambiental mejorado.

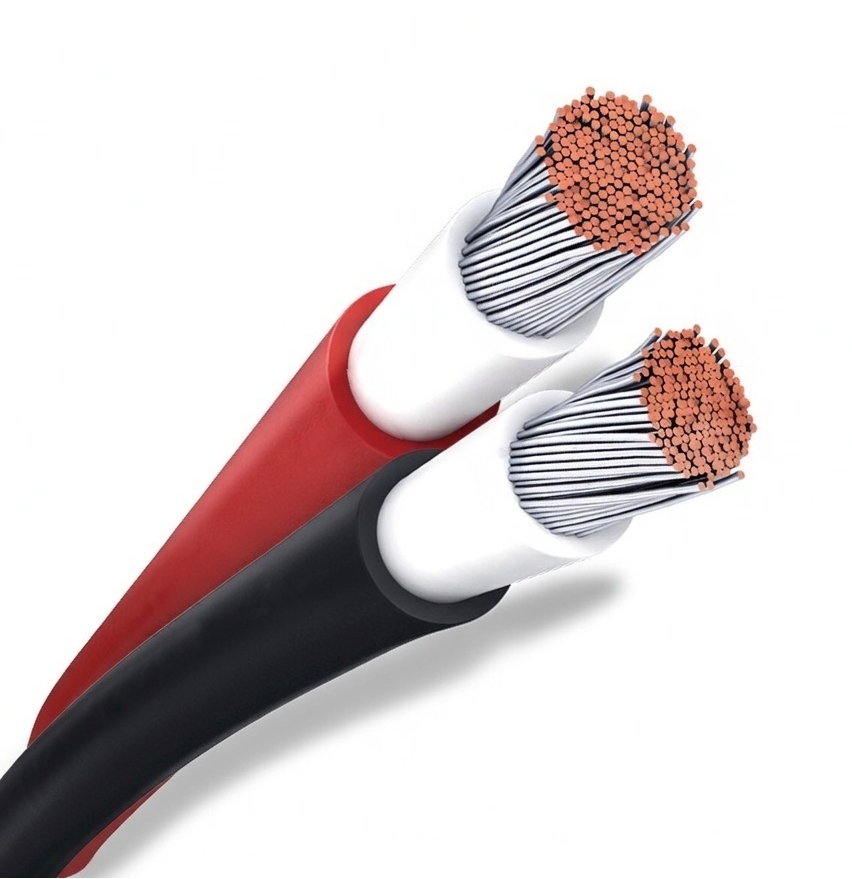

Los cables H1Z2Z2‑K normalmente cuentan con aislamiento y revestimiento reticulado de doble capa optimizados específicamente para la exposición prolongada a los rayos UV, la resistencia al ozono y los entornos exteriores hostiles.

3. Resistencia al agua y protección del medio ambiente

Los cables H1Z2Z2‑K están diseñados con altos niveles de resistencia ambiental, incluida una fuerte protección contra la humedad, la radiación UV, el ozono y la intemperie. Algunos fabricantes clasifican estos cables según los altos niveles de resistencia al agua definidos en los estándares de instalación (como AD7 o AD8, según las condiciones de prueba y la documentación del fabricante).

En términos prácticos, esto significa que el cable puede tolerar ambientes muy húmedos, como plantas solares flotantes o instalaciones expuestas a lluvias frecuentes. Sin embargo, el rendimiento en inmersión permanente siempre debe verificarse mediante la certificación específica del fabricante y las pautas de instalación.

Los cables PV1‑F también proporcionan una buena durabilidad en exteriores, pero normalmente tienen márgenes de rendimiento más bajos en entornos extremadamente húmedos o mecánicamente exigentes.

4. Resistencia mecánica e instalación.

Los cables H1Z2Z2‑K están diseñados con una funda robusta y una durabilidad mecánica mejorada en comparación con los PV1‑F. Esto los hace más adecuados para entornos de instalación exigentes.

Aunque todavía se recomiendan conductos protectores o bandejas de cables como mejor práctica, los cables H1Z2Z2-K se pueden instalar en ciertas condiciones de entierro directo o en condiciones exteriores adversas cuando se siguen la protección mecánica adecuada y las regulaciones eléctricas locales.

Los cables PV1-F generalmente requieren condiciones de instalación más controladas y se usan con menos frecuencia en diseños mecánicamente exigentes.

5. Rendimiento de temperatura y vida útil

Los rangos de temperatura de funcionamiento típicos para los cables solares modernos son de aproximadamente -40 °C a 90 °C en condiciones normales de funcionamiento, con una mayor tolerancia a la temperatura a corto plazo dependiendo del diseño del conductor y del aislamiento.

Los cables solares diseñados según las normas EN 50618 suelen estar diseñados para una vida útil de aproximadamente 25 años en condiciones adecuadas de instalación y funcionamiento, lo que se alinea con la vida útil esperada de los módulos fotovoltaicos.

Conclusión

Los cables PV1-F desempeñan un papel importante en la implementación temprana de la energía fotovoltaica y siguen presentes en muchos sistemas heredados. Sin embargo, los cables H1Z2Z2-K se han convertido en la solución preferida para las instalaciones fotovoltaicas modernas debido a su mayor capacidad de voltaje, resistencia ambiental mejorada y rendimiento mecánico más fuerte.

Para distribuidores, contratistas EPC y desarrolladores solares, especificar cables H1Z2Z2-K ayuda a garantizar la compatibilidad con los diseños de sistemas fotovoltaicos actuales y la confiabilidad del proyecto a largo plazo.
