Lógica de denominación de cables: análisis de las diferencias regionales globales y decodificación de los principales sistemas de identificación

Al seleccionar o diseñar cables, ¿alguna vez se ha sentido confundido por combinaciones de letras como "YJV", "NA2XY" y "THHN"? Estos códigos no son aleatorios; son "tarjetas de identidad técnicas" centrales que encapsulan el material del conductor, la estructura de aislamiento, el rendimiento de la funda e incluso el escenario de aplicación. A nivel mundial, debido a las diferencias en las tradiciones tecnológicas, los sistemas estándar y las necesidades de ingeniería, han surgido varias reglas de denominación únicas. Comprender estos "dialectos técnicos" es crucial para garantizar una selección precisa de cables y lograr una alineación técnica internacional en proyectos de ingeniería.

1. Sistema de denominación convencional internacional: "lenguaje técnico" profesional y basado en escenarios

1.1 Sistema chino (estándar GB): "Método de lógica de ingeniería" jerárquico riguroso

Los modelos de cables chinos siguen estrictamente la regla de codificación jerárquica de "conductor-aislamiento-funda interior-armadura-funda exterior", que es lógicamente clara, fácil de interpretar rápidamente para la ingeniería y perfectamente adaptada a proyectos de construcción y redes eléctricas a gran escala.

Ejemplo típico de decodificación: YJV22-0.6/1kV

• YJ: aislamiento de polietileno reticulado (XLPE) (Y representa XLPE, J a menudo se asocia con materiales aislantes)
• V: Funda de cloruro de polivinilo (PVC)
• 22: El primer "2" indica armadura de cinta de acero doble, el segundo "2" indica cubierta exterior de PVC
• Generalmente se omiten los conductores de cobre, mientras que los conductores de aluminio están marcados con una "L" (por ejemplo, YJLV22).

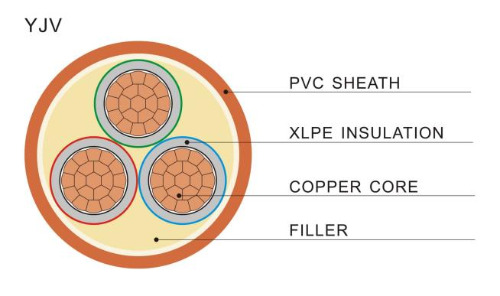

La imagen de arriba muestra claramente la estructura transversal típica del cable de la serie YJV: conductor de cobre, aislamiento XLPE, relleno, funda de PVC y capa de armadura.

1.2 Sistema Europeo (IEC/VDE): "Método de abreviatura de materiales" conciso y eficiente

Los países europeos prefieren utilizar abreviaturas directas de los materiales principales, con códigos concisos, y enfatizan la integración perfecta con las regulaciones CPR de la UE.

Ejemplo típico de decodificación: NA2XY

• N: Cable conforme a la norma (Norma)
• R: conductor de aluminio
• 2X: Aislamiento de polietileno reticulado (XLPE) (2X es un identificador específico para XLPE)
• Y: Funda de cloruro de polivinilo (PVC) Otro ejemplo común es "H07V-K": H representa el estándar armonizado, 07 es la tensión nominal de 450/750 V, V es aislamiento de PVC y K es para fijación de conductores flexibles.

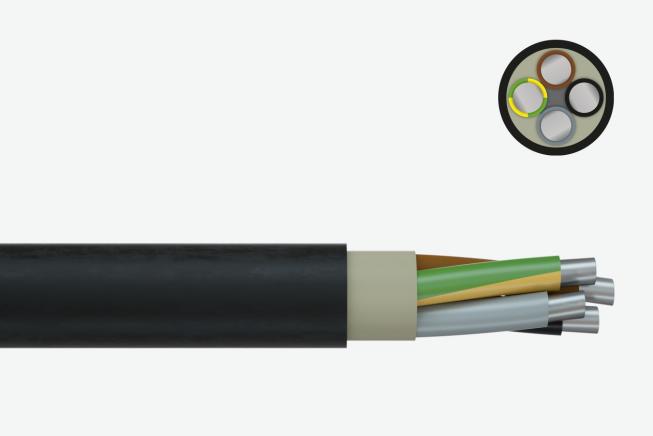

La imagen de arriba muestra un diagrama estructural y de sección transversal del cable NA2XY, una combinación clásica de núcleo de aluminio con aislamiento XLPE y cubierta de PVC.

1.3 Sistema de EE. UU. (UL/NEC): "Método de certificación funcional" centrado en el rendimiento

La denominación estadounidense se parece más a una "etiqueta de desempeño de seguridad", que refleja directamente indicadores clave como la resistencia al calor y al fuego, y cumple con las estrictas regulaciones NEC y el sistema de responsabilidad de seguros.

Ejemplo típico de decodificación: THHN

• T: Aislamiento termoplástico (generalmente a base de PVC)
• HH: Clasificación de alta resistencia al calor (90 ℃)
• N: funda de nailon

Además, también se indican los grados de resistencia al fuego (como CM, CMR, CMP), enfatizando el acceso al mercado y la seguridad contra incendios.

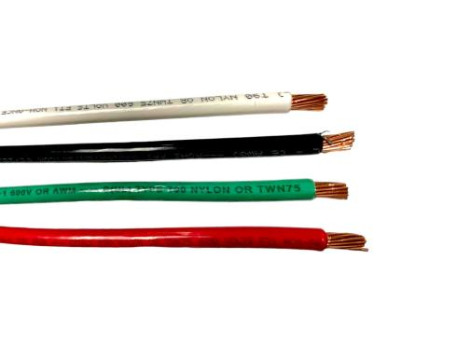

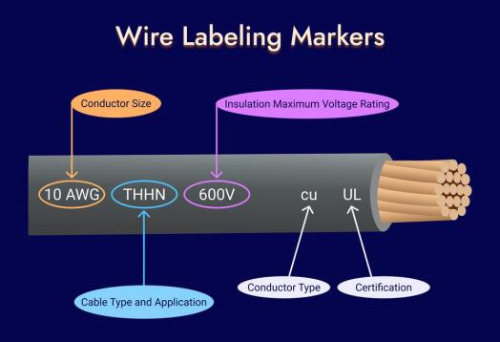

La imagen de arriba muestra el método de marcado típico y la codificación de colores de los cables THHN, lo que facilita una rápida identificación en el sitio.

1.4 Oriente Medio y Sudeste Asiático: Áreas de práctica de "aplicación híbrida" de normas internacionales

Los proyectos en el Medio Oriente (como Arabia Saudita e Irak) a menudo requieren un doble cumplimiento con IEC y BS/VDE, y tienen requisitos estrictos adicionales en cuanto a retardo de llama y resistencia a altas temperaturas; El sudeste asiático (como Singapur y Vietnam) utiliza IEC como modelo (CP5, TCVN, etc.), y los proyectos de alto nivel a menudo especifican directamente IEC/BS, enfatizando especialmente las características de bajo humo y libre de halógenos de LSZH.

2. Diferencias fundamentales: adaptación precisa a escenarios y estándares regionales

Sistema chino: al servicio del ritmo de ingeniería de "adquisición estandarizada de diseño rápido", con niveles jerárquicos claros y gestión de lotes sencilla.

• Sistema Europeo: Arraigado en un mercado unificado y alineación regulatoria, persiguiendo una codificación minimalista.
• Sistema de EE. UU.: Originado en los seguros comerciales y la cultura legal, enfatizando el "desempeño certificable".
• Medio Oriente/Sudeste Asiático: Un campo de convergencia estándar bajo el modelo internacional EPC (Ingeniería, Adquisiciones y Construcción), que requiere que los productos sean "multiestandarizados".

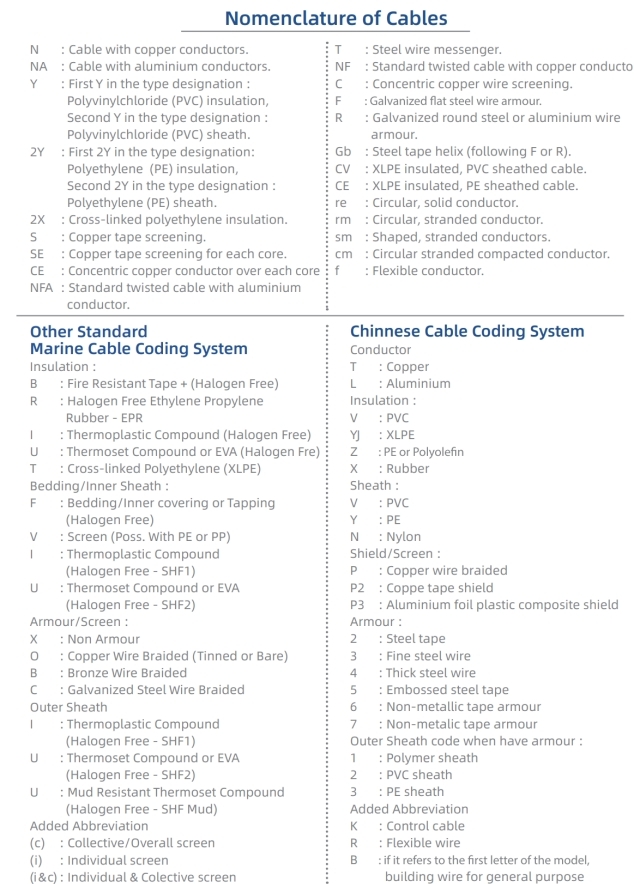

Tabla de referencia rápida de codificación general de cables:

3. Evite errores en la selección de cables: Huapu Cables proporciona una combinación precisa

Comprender la convención de nomenclatura es sólo el primer paso. Más importante aún, se trata de hacer coincidir el cable con el voltaje de su proyecto, el entorno de instalación, los requisitos de seguridad contra incendios, el presupuesto y otros factores. Recomendamos priorizar los productos que hayan pasado pruebas de tipo completas y certificaciones de terceros.

Cubrimos toda la gama de cables, incluidos cables desnudos, cables de alimentacion , cables de control y cables especiales. Ya sean cables de alimentación de la serie YJV, cables de control KVV, cables libres de halógenos con baja emisión de humo WDZ-YJY, cables retardantes de llama ZR-YJV o productos personalizados adaptados a diferentes formas de conductores (redondos, en forma de abanico, corrugados), podemos satisfacer con precisión las necesidades de diversos escenarios, como la construcción, la industria y las comunicaciones.

¡No más preocupaciones por la selección de cables para sus proyectos! ¡Huapu Cables te ayuda a encontrar la combinación perfecta! Haga clic en el enlace a continuación para obtener una solución de selección personalizada y dejar que los cables profesionales protejan sus proyectos.
