Especificación técnica: Formas de conductores de cables de alimentación: una guía completa de conductores redondos, compactados (sectoriales) y perfilados (trapezoidales)

En la ingeniería eléctrica y la selección de cables, la forma del conductor es un factor crítico que influye en el rendimiento del cable, las dimensiones estructurales y los costos del proyecto. Las diferentes estructuras de conductores presentan variaciones significativas en el factor de llenado, el diámetro exterior, la utilización del material y los métodos de instalación.

Las formas de conductores comunes en la ingeniería actual incluyen Conductores redondos , Compactado (Sector / azulejos -en forma ) Conductores , y Conductores perfilados (trapezoidales) . Este documento analiza sistemáticamente estas estructuras para proporcionar una referencia clara para los diseñadores y el personal de adquisiciones.

Yo. ¿Por qué diferenciar las formas de los conductores?

Si bien los conductores deben cumplir principalmente requisitos de resistencia y área de sección transversal, la ingeniería práctica exige más:

• Brechas estructurales : En cables multipolares, los espacios entre conductores afectan la estructura general.
• Diámetro exterior : La estructura del conductor impacta directamente en el diámetro total del cable.
• Eficiencia de instalación : El diámetro exterior determina el espacio de colocación requerido, el tamaño del conducto y la dificultad de construcción.
• Optimización del diseño : Seleccionar la forma correcta es un método clave para optimizar el diseño estructural de cables.
• Eficiencia de materiales : Para secciones transversales de medianas a grandes, la forma del conductor suele ser más importante que simplemente agregar material.

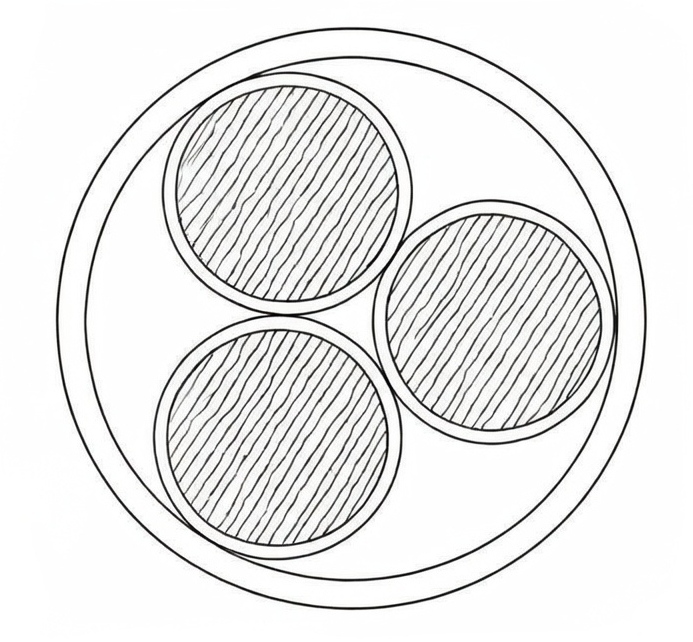

II. Conductores redondos

1. Construcción:

La forma más común, que consiste en alambres redondos trenzados de cobre o aluminio, disponibles en estructuras redondas trenzadas o compactadas estándar.

2. Ventajas :

• Proceso de fabricación maduro con la historia de aplicación más larga.
• Excelente flexibilidad, facilitando un fácil doblado e instalación.
• Alta compatibilidad con terminales de cable estándar.
• Versátil para varios tipos de cables.

3. Limitaciones:

Los espacios naturales entre alambres redondos dan como resultado un factor de llenado más bajo, lo que genera una menor eficiencia de espacio y diámetros exteriores más grandes en diseños de núcleos Múltiples.

4. Aplicaciones:

Sección transversal pequeña a grande cables de alimentacion , cables de construcción, cables de control/instrumentos y aplicaciones de alta flexibilidad.

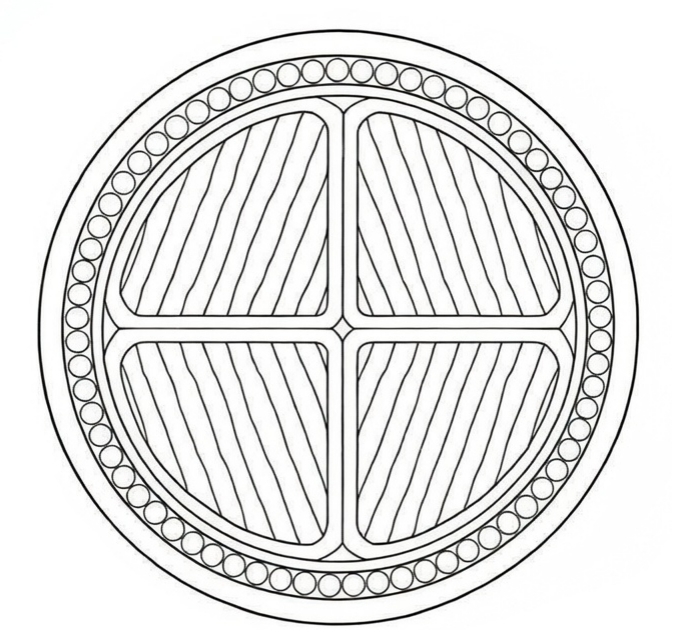

III. Conductores Compactados (Sector / En Forma de Teja)

1. Definición:

Conductores formados presionando cables en secciones transversales no circulares para aumentar el factor de llenado; visto simultáneamente como formas de sector o mosaico.

2. Ventajas:

• Factor de llenado del conductor significativamente mayor.
• Reduzca eficazmente el diámetro exterior total del cable.
• Reducir el volumen requerido de materiales de aislamiento y revestimiento.
• Mejora la compacidad de las estructuras de cables multipolares.

Resultado: bajo la misma sección, estos conductores son más compactos que los conductores redondos.

3. Notas de aplicación:

Debido a la sección no circular, durante la terminación se requieren terminales o formas de extremo específicas.

4. Aplicaciones:

Cables multipolares de baja tensión, líneas troncales de distribución, cables con secciones de 35 mm² y superiores y proyectos de energía municipal.

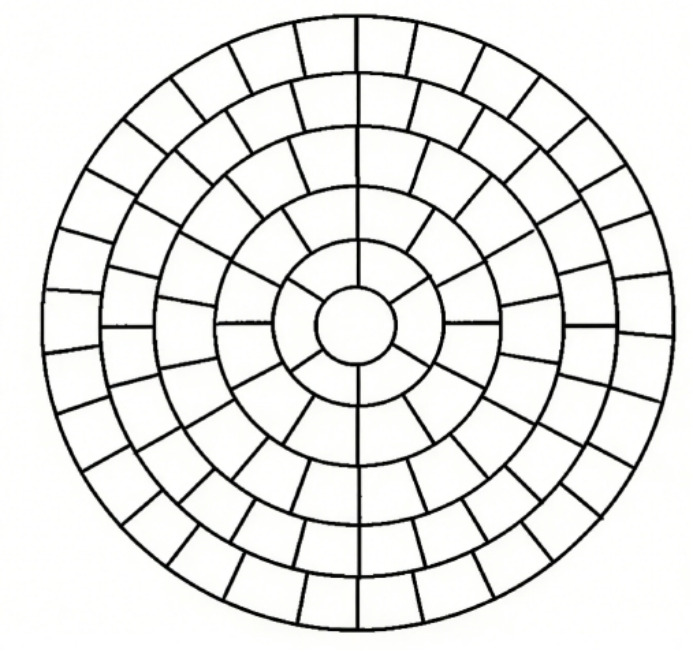

IV. Conductores perfilados (trapezoidales/con forma)

1. Construcción:

También conocidos como conductores trapezoidales, utilizan hilos de alambre de forma trapezoidal para formar una estructura muy densa mediante un prensado de precisión.

2. Ventajas:

• Mayor coeficiente de llenado del conductor.
• Estructura de cable más compacta.
• Mayor reducción del diámetro exterior manteniendo el rendimiento eléctrico.
• Utilización optimizada del material metálico.

3. Aplicaciones:

Cables eléctricos de sección transversal media a grande, mejoras de redes urbanas, sistemas eléctricos industriales y proyectos con límites estrictos en cuanto a diámetro y peso de cables.

V. Guía de Comparación y Selección

1. Tabla comparativa

2. Consejos sobre selección y rendimiento eléctrico

• Estándar eléctrico : Independientemente de la forma, todos los conductores cumplen con los requisitos de resistencia de CC (por ejemplo, IEC 60228) para una sección transversal determinada. La elección de una forma es una elección de optimización de ingeniería, no de seguridad eléctrica.
• Pequeñas secciones transversales : Utilice conductores redondos para mayor economía y versatilidad.
• Secciones medianas/grandes multinúcleo : Priorizar los conductores compactados (sectores) para un diseño maduro.
• Requisitos de espacio estrictos : Utilice conductores perfilados (trapezoidales) para una máxima compacidad.
